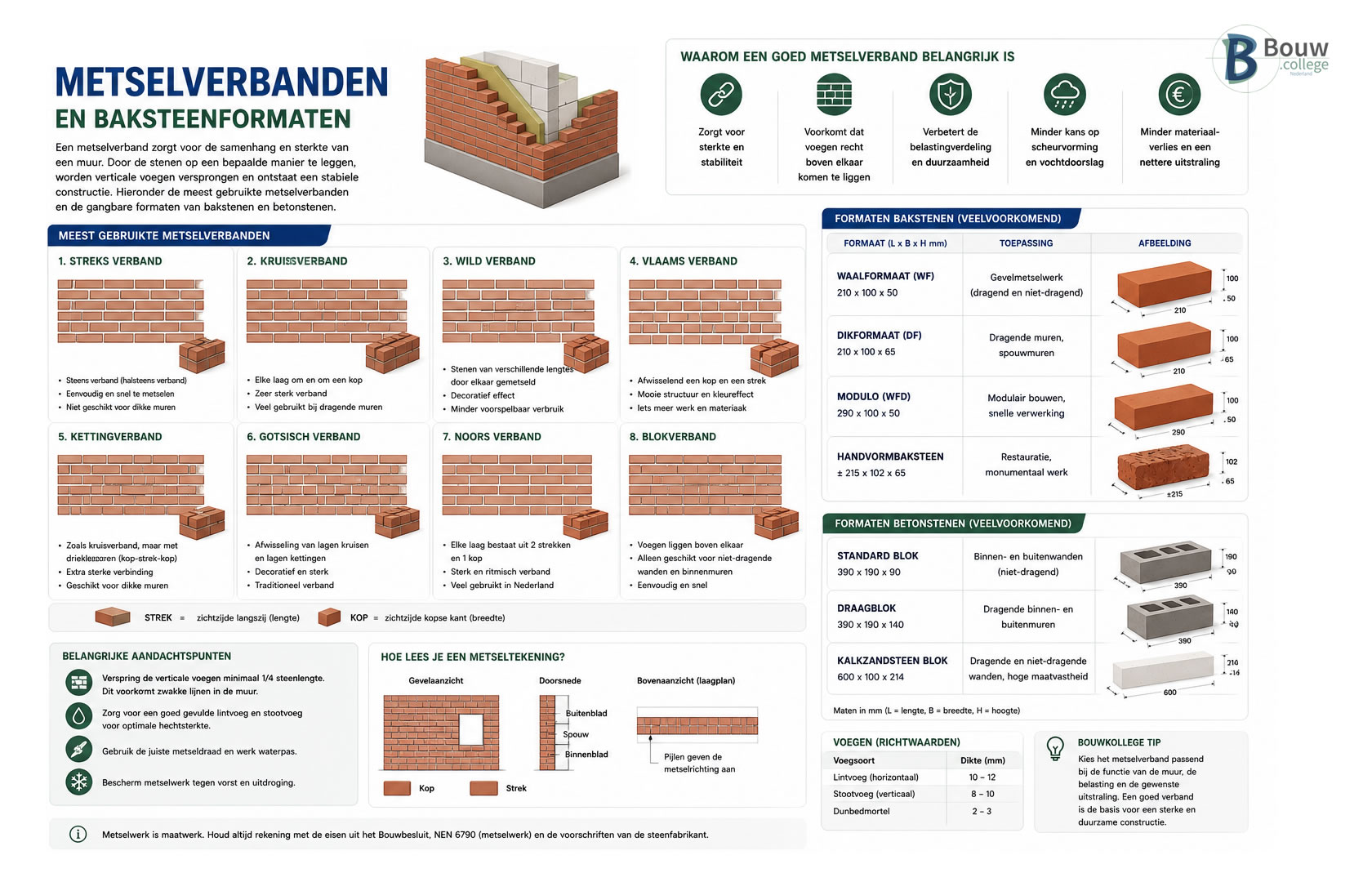

Metselwerk bepaalt voor een belangrijk deel hoe een gebouw eruitziet. De kleur en structuur van de steen vallen direct op, maar ook het patroon waarin de stenen zijn verwerkt is beeldbepalend. Zo’n patroon noemen we een metselverband. Het verband zorgt voor samenhang in het metselwerk, helpt om verticale voegen te laten verspringen en geeft de gevel een herkenbaar ritme.
Bij modern gevelmetselwerk is het verband vaak vooral van invloed op de uitstraling en de uitvoerbaarheid. Het buitenblad van een spouwmuur wordt met spouwankers aan het binnenblad gekoppeld en is meestal niet de hoofddraagconstructie. Bij traditioneel massief metselwerk kan het verband ook een belangrijke constructieve functie hebben. In alle gevallen geldt dat ontwerp, maatvoering, detaillering en uitvoering goed op elkaar moeten aansluiten.
Een baksteen heeft verschillende zichtzijden. De lange zijde heet de strek en de korte zijde de kop. De horizontale voeg tussen twee lagen metselwerk heet de lintvoeg. De verticale voeg tussen twee stenen heet de stootvoeg.
Wanneer stootvoegen in meerdere lagen precies boven elkaar liggen, ontstaat een doorgaande verticale lijn. Bij veel traditionele verbanden worden de stenen daarom zo verdeeld dat de stootvoegen verspringen. Dit zorgt voor samenhang en voorkomt ongewenste zwakke lijnen. Hoe groot de vereiste overlap moet zijn, hangt af van het metselwerksysteem, het steenformaat, de voorschriften en het ontwerp.
Een metselverband heeft meerdere functies:
De keuze voor een verband wordt daarom niet pas op de bouwplaats gemaakt. De architect en bouwkundig ontwerper moeten al tijdens het ontwerp rekening houden met steenformaten, gevelopeningen, penanten, hoeken, dilataties en aansluitdetails.
Bij een strekverband zijn alleen de lange zijden van de stenen zichtbaar. De stootvoegen verspringen meestal een halve steen. Dit verband is eenvoudig, rustig en efficiënt uit te voeren. Het wordt veel gebruikt voor het buitenblad van spouwmuren.
Omdat er in het gevelvlak geen koppen zichtbaar zijn, ontstaat een gelijkmatig horizontaal lijnenspel. Variaties zijn mogelijk door de overlap te veranderen of stenen plaatselijk te laten uitsteken of terugliggen. De verdeling moet wel vooraf worden uitgewerkt, zodat bij hoeken en openingen geen smalle passtukken ontstaan.
Het kruisverband bestaat traditioneel uit afwisselende koppen- en strekkenlagen. De voegen vormen samen een regelmatig patroon. Dit verband komt veel voor in ouder en monumentaal metselwerk en werd toegepast om dikkere, massieve muren goed met elkaar te verbinden.
Bij hedendaagse gevels kan een vergelijkbaar beeld worden gemaakt met speciale passtukken of kopstenen. Daarbij moet de ontwerper controleren of het gewenste patroon technisch uitvoerbaar is binnen de gekozen spouwmuurconstructie.
Bij het Vlaams verband wisselen een kop en een strek elkaar binnen dezelfde laag af. In de volgende laag verschuift het patroon. Hierdoor ontstaat een fijnmazig, levendig gevelbeeld. Het verband is kenmerkend voor veel historische gebouwen en vraagt een nauwkeurige maatvoering.
Omdat de verdeling bij hoeken, kozijnen en penanten snel zichtbaar is, moet het laagplan zorgvuldig worden uitgewerkt. Bij modern gevelmetselwerk worden soms halve stenen of speciaal geproduceerde elementen gebruikt om de uitstraling van een Vlaams verband te realiseren.
Een wildverband lijkt op het eerste gezicht willekeurig, maar is dat niet. Stenen van verschillende zichtlengtes worden verdeeld volgens vooraf afgesproken regels. Ongewenste doorgaande stootvoegen, te kleine passtukken en opvallende herhalingen moeten worden voorkomen.
Wildverband wordt veel toegepast wanneer een gevel een ambachtelijk of natuurlijk karakter moet krijgen. Bij een mix van kleuren of steenformaten is een proefmuur belangrijk. Daarmee kunnen architect, aannemer en metselaar de verdeling, voegkleur en gewenste uitstraling beoordelen.
Kettingverband, Gotisch verband en Noors verband zijn traditionele verbanden met ieder een eigen ritme van koppen en strekken. Ze komen vooral voor bij historische gebouwen, restauraties en gevelontwerpen die verwijzen naar traditioneel metselwerk.
Bij restauratie is het belangrijk om het bestaande verband nauwkeurig te onderzoeken. Niet alleen het zichtbare patroon, maar ook het steenformaat, de voeg, de kleurverschillen en de opbouw van hoeken en neggen moeten worden vastgelegd.
Bij een blokverband liggen veel voegen recht boven elkaar, waardoor een duidelijk raster ontstaat. Dit patroon wordt vaak gekozen om een strak architectonisch beeld te maken. Het wordt ook aangetroffen bij bepaalde blokken- en tegelsystemen.
Omdat de voegen niet vanzelf verspringen, mag niet zonder meer worden aangenomen dat ieder blokverband constructief geschikt is. De stabiliteit, verankering, wapening en verwerking moeten passen bij het toegepaste systeem en de voorschriften van de leverancier.
Het steenformaat heeft grote invloed op het gevelbeeld en de maatvoering. Een veelgebruikt Nederlands formaat is het waalformaat, ongeveer 210 × 100 × 50 millimeter. Het dikformaat heeft ongeveer dezelfde lengte en breedte, maar is met circa 65 millimeter hoger. Daarnaast bestaan langformaten, moduulstenen, handvormstenen en projectspecifieke formaten.
Deze afmetingen zijn richtwaarden. Werkelijke maten kunnen per fabrikant, product en bakproces verschillen. Daarom moet bij de uitwerking altijd worden gewerkt met de productspecificaties en bij voorkeur met een representatieve partij stenen.
De hoogte van één gemetselde laag noemen we de lagenmaat. Deze bestaat uit de gemiddelde steenhoogte plus de gemiddelde dikte van de lintvoeg. Bij een steenhoogte van 50 millimeter en een lintvoeg van 10 millimeter is de lagenmaat bijvoorbeeld:
50 mm + 10 mm = 60 mm per laag
Tien lagen zijn in dit voorbeeld samen ongeveer 600 millimeter hoog. Met een lagenmaat kan een ontwerper de hoogte van kozijnen, lateien, waterslagen, vloerranden en andere gevelelementen afstemmen op het metselwerk. In de praktijk worden meerdere stenen en voegen gemeten, omdat kleine maatverschillen over veel lagen kunnen optellen.
Ook horizontaal moet het metselwerk worden verdeeld. De lengte van de steen en de breedte van de stootvoeg vormen samen de horizontale moduulmaat. Door gevelopeningen en penanten op deze maat af te stemmen, zijn minder passtukken nodig en ontstaat een rustiger gevelbeeld.
Naast keramische bakstenen worden betonblokken en kalkzandsteen toegepast. Deze producten zijn vaak groter en maatvaster. Daardoor kunnen wanden snel worden opgebouwd. Afhankelijk van het product kunnen ze worden gemetseld met mortel of verlijmd met een dunne lijmvoeg.
Betonblokken worden onder meer gebruikt voor binnenwanden, bergingen, funderingsdetails en utiliteitsbouw. Kalkzandsteen wordt veel gebruikt voor dragende binnenwanden en woningscheidende wanden. Het gekozen formaat, de sterkteklasse, de aansluitdetails en eventuele wapening moeten aansluiten op de berekeningen en voorschriften van het systeem.
De voeg is technisch én visueel belangrijk. Bij traditioneel metselwerk is een lintvoeg vaak ongeveer 10 tot 12 millimeter dik en een stootvoeg ongeveer 8 tot 10 millimeter. Bij lijmwerk of dunbedmortel zijn de voegen veel dunner. De exacte maat hangt af van steen, mortel, systeem en gewenste uitstraling.
De voegkleur kan het gevelbeeld sterk veranderen. Een lichte voeg benadrukt het patroon, terwijl een voeg in de kleur van de steen een rustiger vlak geeft. Ook de vorm van de voeg speelt mee. Een terugliggende voeg veroorzaakt meer schaduwwerking dan een vlak afgewerkte voeg.
Voegen moeten gelijkmatig en volgens de voorgeschreven methode worden uitgevoerd. Onvoldoende gevulde voegen, sterk wisselende voegdiktes of onzorgvuldig navoegen kunnen leiden tot een onrustig beeld en technische problemen.
Metselwerk wordt op verschillende tekeningen weergegeven. Een gevelaanzicht toont het zichtbare patroon. Een doorsnede laat de opbouw van de gevel zien, bijvoorbeeld het binnenblad, de isolatie, de luchtspouw, de spouwankers en het buitenblad. Een laagplan is een bovenaanzicht waarin per laag wordt aangegeven hoe de stenen bij hoeken, aansluitingen en openingen liggen.
Bij het lezen van deze tekeningen let je onder andere op:
Een goed laagplan voorkomt improvisatie op de bouwplaats en maakt duidelijk waar hele stenen, halve stenen of speciale elementen nodig zijn.
Goed metselwerk begint met voorbereiding. De ondergrond, peilen en maatvoering worden gecontroleerd. Daarna worden profielen en een lagenmaatverdeling uitgezet. Hoeken en penanten vragen extra aandacht, omdat fouten daar in het hele gevelvlak doorwerken.
Tijdens de uitvoering controleert de metselaar regelmatig of het werk waterpas, loodrecht en vlak is. Ook de voegdikte, overlap en steenverdeling worden bewaakt. Spouwankers, isolatie, waterkerende lagen en open stootvoegen moeten op de juiste plaats worden aangebracht zonder dat mortelresten de spouw vervuilen.
Vers metselwerk moet worden beschermd tegen zware regen, vorst en te snelle uitdroging. De verwerkingsvoorschriften van steen- en mortelleverancier zijn hierbij leidend. Bij grote gevelvlakken zijn bovendien dilataties nodig om vervormingen door temperatuur, vocht en materiaalgedrag op te vangen.
Stel dat een architect een woninggevel ontwerpt met twee bijpassende kleuren baksteen in wildverband. Eerst worden het steenformaat, de voegkleur en de gewenste verhouding tussen beide kleuren vastgelegd. Daarna wordt de gevel horizontaal en verticaal verdeeld op basis van de moduulmaat.
Voor het wildverband worden uitvoeringsregels afgesproken. Zo mogen verticale voegen niet ongewenst over meerdere lagen doorlopen, worden kleine passtukken vermeden en moeten de twee kleuren gelijkmatig over het vlak zijn verdeeld. Rond kozijnen, hoeken en dilataties worden de benodigde stenen vooraf bepaald.
Vervolgens wordt een proefmuur gemaakt. Daarin zijn ook de gekozen mortel, voegafwerking en een representatief detail opgenomen. Pas nadat het proefstuk is beoordeeld, wordt het definitieve gevelmetselwerk uitgevoerd. Zo wordt voorkomen dat ontwerp en praktijk pas tijdens de bouw met elkaar worden vergeleken.
Ontwerp een gemetseld gevelvlak van 2,40 meter breed en 1,20 meter hoog met daarin één raamopening. Kies een steenformaat, voegmaat en metselverband. Werk vervolgens uit:
Licht toe waarom jouw verband past bij de gewenste uitstraling en hoe je onnodig zaagwerk voorkomt.
Een metselverband is het patroon waarin stenen in een muur of gevel worden verwerkt. Het verband bepaalt het ritme van koppen, strekken en voegen en beïnvloedt de samenhang, maatvoering, uitvoerbaarheid en uitstraling van het metselwerk. Veelgebruikte verbanden zijn strekverband, kruisverband, Vlaams verband, wildverband en verschillende traditionele varianten.
Goed metselwerk vraagt meer dan een mooi patroon. Steenformaat, lagenmaat, voegwerk, hoeken, openingen, waterkeringen, spouwankers en dilataties moeten als één geheel worden ontworpen. Door vooraf een laagplan en eventueel een proefmuur te maken, kunnen fouten en onnodig materiaalverlies worden voorkomen. Zo ontstaat metselwerk dat technisch zorgvuldig is uitgevoerd en het gebouw een herkenbaar karakter geeft.
